モクサnport 5110A 1-ポートRS -232シリアルサージ保護を備えたシリアルデバイスサーバー
導入
Moxa Nport 5110Aデバイスサーバーは、シリアルデバイスをインスタントでネットワークに対応させるように設計されており、PCソフトウェアがネットワーク上のどこからでもシリアルデバイスに直接アクセスできるようにします。 Moxa Nport 5110Aデバイスサーバーは、超リーアン、頑丈で、ユーザーフレンドリーであり、シンプルで信頼できるシリアル対エセルネットソリューションを可能にします。
A より緑 シリアルからエセルネット 解決
Miineは、RAMとフラッシュが埋め込まれた小型であるが強力なアームベースのシリアルからエセルネットSOCです。 Miineが内部にあるため、Moxa Nport 5110Aの消費電力は1未満です。MoxaNport5110Aは、市場の既存のソリューションと比較して電力消費を少なくとも50％節約し、エンジニアが今日の産業環境で見られる厳しい環境コンプライアンスの課題に対応しています。
うねり 保護 のために シリアル、 イーサネット、 そして 力
サージは、通常、切り替えや稲妻の過渡現象に起因する高電圧によって引き起こされますが、すべての電気装置にとって一般的な脅威です。 Moxa Nport 5110Aのシリアル、パワー、およびイーサネットラインに適用されるMoxaの最先端のサージ免疫溶液は、IEC 61000-4-5に準拠していることがテストされ、証明されています。この最先端のサージ保護は、電圧スパイクから電気デバイスを保護し、電気的にノイズの多い環境条件に耐えることができる堅牢なシリアルからエセルネットへのソリューションを提供します。
3-ステップ Webベース 構成
Moxa Nport 5110Aの3-ステップWebベースの構成ツールは、簡単でユーザーフレンドリーです。 Moxa Nport 5110AのWebコンソールは、シリアル間アプリケーションをアクティブにするために必要な3つの簡単な構成ステップをユーザーにガイドします。この高速3-ステップWebベースの構成により、ユーザーはNPORT設定を完了してアプリケーションを有効にするために平均30秒を費やすだけで、大量の時間と労力を節約する必要があります。
簡単 に トラブルシューティング
Moxa Nport 5110Aデバイスサーバーは、SNMPをサポートします。これは、イーサネットを介したすべてのユニットを監視するために使用できます。各ユニットは、ユーザー定義のエラーが発生したときにTRAPメッセージをSNMPマネージャーに自動的に送信するように構成できます。 SNMPマネージャーを使用していないユーザーの場合、代わりに電子メールアラートを送信できます。ユーザーは、MoxaのWindowsユーティリティまたはWebコンソールを使用して、アラートのトリガーを定義できます。たとえば、アラートは、温かいスタート、コールドスタート、またはパスワードの変更によりトリガーできます。
特徴 そして 利点
- たった1 Wの消費電力
- FAST 3-ステップWebベースの構成
- シリアル、イーサネット、および電力のサージ保護
- comポートグループとUDPマルチキャストアプリケーション
- 安全な取り付け用のネジ型電源コネクタ
- Windows、Linux、およびMacOSのための本物のcomおよびttyドライバー
- 標準のTCP/IPインターフェイスと汎用性のあるTCPおよびUDP操作モード
- 最大8つのTCPホストを接続します

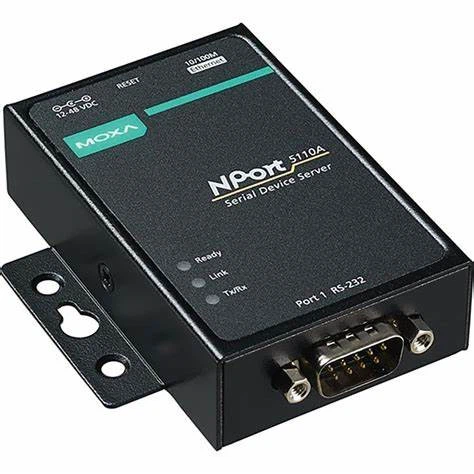

外観
仕様
イーサネット インタフェース
|
10/100Baset（x） ポート （RJ45 コネクタ） |
1 |
|
磁気 分離 保護 |
1.5 kV（組み込み） |
イーサネット ソフトウェア 特徴
|
構成 オプション |
Windowsユーティリティ、Webコンソール（HTTP/HTTPS）、デバイス検索ユーティリティ（DSU）、MCCツール、Telnetコンソール、シリアルコンソール（NPORT 5110A/5150Aモデルのみ） |
|
管理 |
DHCPクライアント、ARP、BOOTP、DNS、HTTP、HTTPS、ICMP、IPv4、LLDP、SMTP、SNMPV1/ V2C、TCP/IP、Telnet、UDP |
|
フィルター |
IGMP V1/V2 |
|
Windows 本物 com ドライバー |
Windows 95/98/me/nt/2 0 0} 0、Windows XP/2003/Vista/2008/7/8/8.1/10/11（x 86/x64）、Windows 2008 R2/2012/2012 R2/2016/2019（X64）、Windows Server 20/6.0/6.0/6.0埋め込み |
|
Linux 本物 tty ドライバー |
カーネルバージョン：2.4.x、2.6.x、3.x、4.x、および5.x |
|
修理済み tty ドライバー |
Macos 10.12、Macos 10.13、Macos 10.14、Macos 10.15、Sco Unix、Sco Openserver、Unixware 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-ux 11i、Mac OS X |
|
アンドロイド API |
Android 3.1.x以降 |
|
ミブ |
RFC1213、RFC1317 |
安全 関数
|
認証 |
ローカルデータベース |
|
暗号化 |
https、aes -128、sha -1、rsa -1024、sha -256 |
|
安全 プロトコル |
HTTPS（TLS 1.2） |
シリアル インタフェース
|
コネクタ |
DB9男性 |
|
いいえ。 の ポート |
1 |
|
シリアル 基準 |
nport 5110a：rs -232 nport 5130a：rs -422、rs -485 nport 5150a：rs -232、rs -422、rs -485 |
|
手術 モード |
無効、イーサネットモデム、ペア接続、リアルCOM、リバーステルネット、RFC2217、TCPクライアント、TCPサーバー、UDP |
|
ボードレート |
標準ボードレート（ユニット= BPS）：50、75、110、134、150、300、600、1200、1800、 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k |
|
データ ビット |
5, 6, 7, 8 |
|
停止 ビット |
1, 1.5, 2 |
|
パリティ |
なし、偶数、奇妙なスペース、マーク |
|
流れ コントロール |
rts/cts（rs -232のみ）、dtr/dsr（rs -232のみ）、xon/xoff |
|
引く 高/低い 抵抗器 のために rs-485 |
1キロオム、150キロオーム |
|
rs -485 データ 方向 コントロール |
Nport 5150A/5150A-T/5130A/5130A-T：ADDC（自動データ方向制御） |
|
ターミネーター のために rs-485 |
120オーム |
シリアル 信号
|
rs-232 |
TXD、RXD、RTS、CTS、DTR、DSR、DCD、GND |
|
rs-422 |
TX+、TX-、RX+、RX-、GND |
|
rs -485-4w |
TX+、TX-、RX+、RX-、GND |
|
rs -485-2w |
データ+、data-、gnd |
力 パラメーター
|
いいえ。 の 力 入力 |
1 |
|
入力 現在 |
NPORT 5110A：82.5 MA @ 12 VDC nport 5130a：89.1 ma @ 12 vdc NPORT 5150A：92.4 MA @ 12 VDC |
|
入力 電圧 |
12〜48 VDC |
|
ソース の 入力 力 |
パワー入力ジャック |
信頼性
|
自動 リブート トリガー |
組み込みWDT |
物理的な 特性
|
ハウジング |
金属 |
|
寸法 （と 耳） |
75.2 x 8 0 x 22 mm（2.96 x 3.15 x 0.87 in） |
|
寸法 （それなし 耳） |
52 x 8 0 x 22 mm（2.05 x 3.15 x 0.87 in） |
|
重さ |
34 0 g（0.75 lb） |
|
インストール |
デスクトップ、ディンレールマウント（オプションキット付き）、壁取り付け |
環境 制限
|
オペレーティング 温度 |
標準モデル：0から60度（32〜140度f） 広い温度。モデル：-40から75度（-40から167度f） |
|
ストレージ 温度 （パッケージ 含まれている） |
-40から75度（-40から167度f） |
|
アンビエント 相対的 湿度 |
5〜95％（非凝縮） |
基準 そして 認定
|
EMC |
EN 55032/35 |
|
エミ |
CISPR 32、FCCパート15BクラスA |
|
EMS |
IEC 61000-4-2 ESD：連絡先：6 kV;空気：8 kV IEC 61000-4-3 rs：80 MHz〜1 GHz：10 V/m IEC 61000-4-4 eft：power：2 kv;信号：1 kv IEC {{0}} surge：power：2 kv;信号：0.5 kV IEC 61000-4-6 CS：150 kHz〜80 MHz：10 V/m;信号：10 V/m IEC 61000-4-8 pfmf IEC 61000-4-11 |
|
安全性 |
ul 60950-1 |
宣言
|
緑 製品 |
Rohs、Crohs、Weee |
mtbf
|
時間 |
2,231,530時間 |
|
基準 |
Telcordia（Bellcore）Standard Tr/Sr |
パッケージ コンテンツ
|
デバイス |
1 x nport 5100Aシリーズデバイスサーバー |
|
力 供給 |
1 x電源アダプター、お住まいの地域に適しています（標準温度モデルのみ） |
|
ドキュメント |
1 xクイックインストールガイド1 x保証カード |
寸法
注文 情報
|
モデル 名前 |
オペレーティング 温度。 |
ボードレート |
シリアル 基準 |
いいえ。 シリアルの ポート |
入力 現在 |
入力 電圧 |
|
nport 5110a |
0から60度 |
50 bps〜921.6 kbps |
rs -232 |
1 |
82.5 MA @ 12 VDC |
12-48 vdc |
|
nport 5110a-t |
-40から75度 |
50 bps〜921.6 kbps |
rs -232 |
1 |
82.5 MA @ 12 VDC |
12-48 vdc |
|
nport 5130a |
0から60度 |
50 bps〜921.6 kbps |
rs -422/485 |
1 |
89.1 MA @ 12 VDC |
12-48 vdc |
|
nport 5130a-t |
-40から75度 |
50 bps〜921.6 kbps |
rs -422/485 |
1 |
89.1 MA @ 12 VDC |
12-48 vdc |
|
Nport 5150A |
0から60度 |
50 bps〜921.6 kbps |
rs -232/422/485 |
1 |
92.4 MA @ 12 VDC |
12-48 vdc |
|
nport 5150a-t |
-40から75度 |
50 bps〜921.6 kbps |
rs -232/422/485 |
1 |
92.4 MA @ 12 VDC |
12-48 vdc |
アクセサリー （販売 別々に）
ケーブル
|
cbl-f9m 9-20 |
DB9女性からDB9男性シリアルケーブル、20 cm |
|
cbl-f9m 9-150 |
DB9女性からDB9男性シリアルケーブル、1.5 m |
コネクタ
|
ADP-RJ458P-DB9F |
DB9女性からRJ45コネクタ |
|
MINI DB9F-to-TB |
db9女性から端子ブロックコネクタから端子ブロックコネクタ |
ディンレール 取り付け キット
|
DK35A |
ディンレール取り付けキット、35 mm |
力 アダプター
|
pwr -12050- wpau-s1 |
ロックバレルプラグ、12 VDC、0。5A、1 0 0〜240 VAC、オーストラリア（AU）プラグ、0〜40度の動作温度 |
|
pwr -12050- wpcn-s1 |
ロックバレルプラグ、12 VDC、0。5a、1 0 0〜240 VAC、中国（CN）プラグ、0〜40度の動作温度 |
|
pwr -12050- wpeu-s1 |
ロックバレルプラグ、12 VDC、0。5a、1 0 0〜240 VAC、大陸ヨーロッパ（EU）プラグ、0〜40度の動作温度 |
|
pwr -12050- wpuk-s1 |
ロックバレルプラグ、12 VDC、0。5A、1 0 0〜240 VAC、英国（英国）プラグ、0〜40度の動作温度 |
|
pwr -12050- wpusjp-s1 |
ロックバレルプラグ、12 VDC、0。5a、1 0 0〜240 VAC、米国/日本（US/JP）プラグ、0〜40度の動作温度 |
|
pwr -12150- au-sa-t |
ロックバレルプラグ、12 VDC、1.5 A、100〜240 VAC、オーストラリア（AU）プラグ、-40から75度の動作温度
該当するモデル： nport 5110a-t nport 5130a-t nport 5150a-t |
|
pwr -12150- au-sa-t |
ロックバレルプラグ、12 VDC、1.5 A、100〜240 VAC、オーストラリア（AU）プラグ、-40から75度の動作温度
該当するモデル： nport 5110a-t nport 5130a-t nport 5150a-t |
|
pwr -12150- cn-sa-t |
ロックバレルプラグ、12 VDC、1.5 A、100〜240 VAC、中国（CN）プラグ、-40から75度の動作温度
該当するモデル： nport 5110a-t nport 5130a-t nport 5150a-t |
|
pwr -12150- eu-sa-t |
ロックバレルプラグ、12 VDC、1.5 A、100〜240 VAC、大陸ヨーロッパ（EU）プラグ、-40から75度動作温度
該当するモデル： nport 5110a-t nport 5130a-t nport 5150a-t |
|
pwr -12150- uk-sa-t |
ロックバレルプラグ、12 VDC、1.5 A、100〜240 VAC、英国（英国）プラグ、-40から75度の動作温度
該当するモデル： nport 5110a-t nport 5130a-t nport 5150a-t |
|
pwr -12150- usjp-sa-t |
ロックバレルプラグ、12 VDC 1.5 A、100〜240 VAC、米国/日本（US/JP）プラグ、-40から75度の動作温度
該当するモデル： nport 5110a-t nport 5130a-t nport 5150a-t |
力 コード
|
cbl-pj21nopen-bk -30 |
裸線ケーブルにバレルプラグをロックします |
