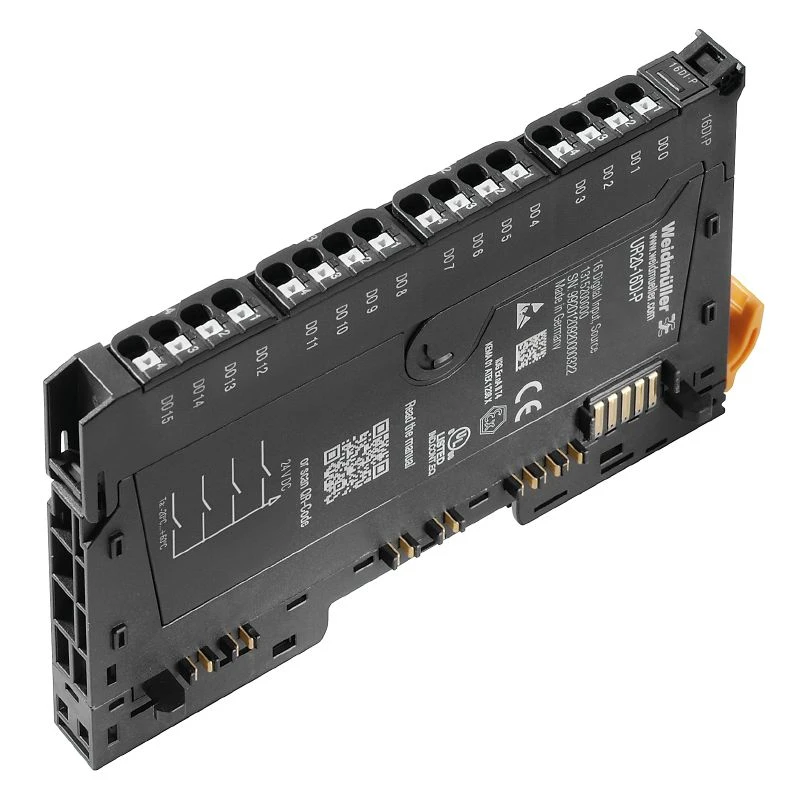

weidmulleri/o ur 20-16 di-p 1315200000
リモートI/Oモジュール、IP20、デジタル信号、入力、16-チャネル
一般的な注文データ
|
バージョン |
リモートI/Oモジュール、IP20、デジタル信号、入力、16-チャネル |
|
注文番号 |
1315200000 |
|
タイプ |
ur 20-16 di-p |
|
gtin（ええ） |
4050118118346 |
|
数量。 |
1つのアイテム |
寸法と重み
|
深さ |
76mm |
|
深さ（インチ） |
2.992インチ |
|
身長 |
120mm以上 |
|
高さ（インチ） |
4.724インチ |
|
幅 |
11.5 mm |
|
幅（インチ） |
0。453インチ |
|
取り付け寸法 - 高さ |
128mm |
|
正味重量 |
44 g |
気温
|
保管温度 |
-40程度... +85学位 |
|
動作温度 |
-20程度... +60学位 |
環境製品コンプライアンス
|
ROHSコンプライアンスステータス |
免除に準拠しています |
|
ROHS免除（該当する場合/既知の場合） |
7a、7ci |
|
SVHCに到達します |
LEAD 7439-92-1 |
|
サイプ |
82327f 13- cd 27-455 a-ab5b-a62e1996dcf8 |
デジタル入力
|
個々のチャネル診断 |
いいえ |
|
入力フィルター |
3ミリ秒 |
|
入力電圧、高 |
> 11 V |
|
入力電圧、低い |
<5 V |
|
モジュールの診断 |
はい |
|
デジタル入力の数 |
16 |
|
逆極性保護 |
はい |
|
センサー接続 |
単一導体 |
|
センサーの供給 |
いいえ |
|
タイプ |
タイプ1および3、en 61131-2 |
接続データ
|
接続の種類 |
押し込みます |
|
ワイヤ接続断面積、細かく縛られた、最大。 |
1.5mm² |
|
ワイヤ接続断面積、細かく切り離された分。 |
0。14mm² |
|
ワイヤ断面、細かく縛られた最大。 （AWG） |
AWG 16 |
|
ワイヤー断面、細かく縛られた、分。 （AWG） |
AWG 26 |
|
ワイヤ断面、固体、最大。 |
1.5mm² |
|
ワイヤ断面、固体、最大。 （AWG） |
AWG 16 |
|
ワイヤ断面、固体、分。 |
0。14mm² |
|
ワイヤ断面、固体、分。 （AWG） |
AWG 26 |
一般データ
|
空気湿度（操作） |
10％から95％、Din en 61131-2による非凝縮 |
|
空気湿度（ストレージ） |
10％から95％、Din en 61131-2による非凝縮 |
|
空気湿度（輸送） |
10％から95％、Din en 61131-2による非凝縮 |
|
空気圧（操作） |
din en 61131-2によると、795 hPa（2000 m以下の高さ）以上（2000 m以下）以上 |
|
空気圧（貯蔵） |
1 0 13 HPa（高さ0 m）から700 hPa（高さ3000 m）din en 61131-2 |
|
空気圧（輸送） |
1 0 13 HPa（高さ0 m）から700 hPa（高さ3000 m）din en 61131-2 |
|
汚染の重症度 |
2 |
|
レール |
TS 35 |
|
ショック |
11ミリ秒以上、半分副鼻腔波、acc。 IEC 60068-2-27へ |
|
サージ電圧カテゴリ |
ii |
|
テスト電圧 |
500 V |
|
UL 94可燃性評価 |
V-0 |
|
振動抵抗 |
5 Hz以下F以下8.4 Hz：3。5- mm振幅{60068-2-6に従って振幅 |
電源
|
iからの現在の消費で（それぞれの電力セグメント） |
<25 mA |
|
iからの現在の消費システム、タイプ。 |
8 Ma |
|
逆極性保護 |
はい |
|
電圧供給 |
24 v dc +20％/ -15％ |
システムデータ
|
診断データ |
1ビット |
|
フィールドバスプロトコル |
Profinet Irt |
|
ガルバニック分離 |
現在のパス間の500 V DC |
|
インタフェース |
U-Remoteシステムバス |
|
モジュールタイプ |
デジタル入力モジュール |
|
可能な接続 |
単一導体 |
|
データを処理します |
2バイト |
|
システムバスのトランスミッション速度、最大。 |
48 Mbit |
